PELACAKAN KERUSAKAN PERALATAN BERBASIS PLC
01. Pengenalan PLC
02. Prinsip Dasar dan Cara Kerja PLC
03. Tipe PLC
04. Bahasa Pemrograman PLC
05. Kelistrikan dan Keamanan PLC
06. Modul-Modul I/O
07. Pemeliharaan Perangkat Lunak PLC
08. Pemeliharaan Timer
09. Pemeliharaan Pencacah (Counter)
10. Program Comparason-Convers
11. Pelacakan Kesalahan dengan BDC
12. Pemeliharaan Program Kontrol
13. Instruksi Subroutin
14. Alamat Tidak Langsung dan Indeks

Kerja PLC tergantung dari program yang dibuat melalui instruksi-instruksi. Setiap vendor mempunyai instruksi khusus. Oleh karena itu, pembaca harus mempelajarinya secara khusus. Dalam sub-label ini akan diberikan petunjuk atau tip-tip pemeliharaan perangkat lunak PLC secara umum, dan beberapa contoh kasus untuk memberikan gambaran kepada kita tentang aplikasi metode pelacakan perangkat lunak PLC.

Pemeliharaan perangkat lunak PLC tidak dapat dipisahkan dari sistem secara keseluruhan, termasuk pemeliharaan perangkat dan modul-modul input serta output yang menjadi bagian dari sistem tersebut. Untuk menentukan lokasi kerusakan atau kesalahan harus dilakukan secara ter-organisasi dan menyeluruh.

Alat (tool) untuk melacak kerusakan sistem

Seperti halnya teknisi motor atau mobil yang memerlukan peralatan untuk melacak kerusakan motor atau mobil, misalnya: obeng, kunci dengan berbagai ukuran, berbagai tester, dan sebagainya.
Untuk melacak kerusakan Sistem berbasis PLC, khususnya perangkat lunaknya, juga diperlukan alat bantu. Alat bantu tersebut berupa: Diagram Blok, Pengelompokan (Bracketing), dan Analisis Aliran Sinyal.
  1. Diagram blok:
    Diagram blok adalah satu set kotak yang digunakan untuk menggambarkan bagian dari sistem secara keseluruhan. Setiap perangkat atau fungsi digambarkan dengan sebuah blok, misalnya: blok modul input, blok modul output, dst.
    Ciri-ciri diagram blok:
    • Sistem yang kompleks digambarkan dengan sejumlah kotak sederhana.
    • Aliran informasi dari kiri ke kanan.
    • Struktur blok adalah sistem, sub-sistem, dan struktur program.

      Gambar 11.42 . Contoh Blok Diagram Kontrol

    Diagram Blok suatu sistem biasanya tidak disediakan oleh vendor, melainkan dibuat oleh tenaga ahli melalui teknik-teknik penyederhanaan sistem.

  2. Pengelompokan (bracket):
    Pengelompokan adalah suatu teknik yang menggunakan tanda untuk meng-identifikasi bagian sistem (blok) yang rusak.

    Gambar 11.43: Tahapan untuk Menentukan Pengelompokan
  3. Aliran sinyal:
    Teknik pelacakan dengan aliran sinyal secara umum dibagi menjadi dua:
    1. Aliran Daya: menggambarkan aliran daya dari sumber ke semua komponen sistem.
    2. Aliran Informasi: menggambarkan aliran data dari sumber sampai ke bagian akhir.
    Sedangkan pola aliran sinyal pada umumnya mempunyai 5 pola/konfigurasi penyebaran, yaitu: Linier, divergen, konvergen, umpan-balik atau pensaklaran.

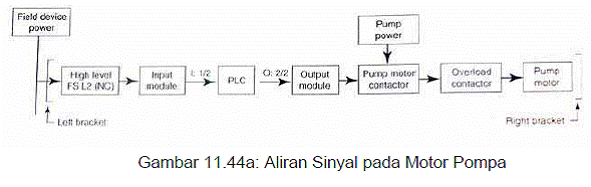

    Gambar 11.44a: Aliran Sinyal pada Motor Pompa

    Gambar 11.44b :Rangkaian Modul input & Output

    Gambar 11.45: Konfigurasi Aliran Divergen

    Gambar 11.46: Konfigurasi Aliran Konvergen

    Gambar: 11.47 dan 11.48

    Kenyataannya setiap sistem mempunyai konfigurasi kombinasi dari kelima konfigurasi tersebut.

    Analisis aliran sinyal
    Tiap konfigurasi mempunyai aturan untuk mempercepat pencarian kerusakan.

    Aturan linier

    Aturan linier

    Aturan divergen

    Aturan divergen

    Aturan konvergen

    Aturan konvergen

    Aturan umpan-balik

    Aturan umpan-balik

    Aturan jalur pensaklaran

    Aturan jalur pensaklaran

Urutan pelacakan kerusakan

Urutan pelacakan kerusakan

Pelacakan kerusakan pada modul input

Modul Input dan Output PLC sendiri pada umumnya telah dilengkapi dengan rangkaian-rangkaian indikator yang akan ON jika ada sinyal. Ini dapat dimanfaatkan untuk mengidentifikasi ada atau tidaknya sinyal (karena ada gangguan pada bagian input atau output PLC).

Data sistem kontrol tangki saat ini:
Pompa untuk pengisian tangki tidak bekerja saat push button Start ditekan, sedangkan tangki dalam keadaan kosong. Indikator input-2 ON (saklar NC tertutup), dan ada tegangan pada terminal tsb. Indikator output-2 ON. Logika PLC O:2/2 aktif.

Penyelesaian masalah:
Dari data yang ada menunjukkan bahwa: tidak ada masalah dengan saklar NC hingga modul input PLC. Jadi, tanda ([) dapat digeser ke input PLC (output dari Modul Input). Bagian inipun juga tidak bermasalah, karena O:2/2 aktif yang berarti tidak masalah dengan jalur input hingga output PLC. Oleh karena itu, tanda ([) dapat digeser ke kanan Modul Output. Melihat data pada indikator output PLC, kemungkinan kerusakan terjadi pada rangkaian output yang menggunakan sekring. Periksa Modul Output yang sekringnya terbakar. Jika tiap port (terminal) menggunakan sekring, modul harus dilepas dan diperiksa pada bagian output.

Setelah output modul dibuka:
Pastikan bahwa sekring rusak. Ganti dengan yang baru, lalu pasang kembali Modul Output dan operasikan. Periksa kembali apakah kondisi sistem telah normal.

Tip Pelacakan yang lebih efektif:
Pindahkan modul output yang rusak ke slot output lain dan operasikan. Jika sistem bekerja dengan baik, ini berarti ada kerusakan pada pengawatan pada slot semula (dimana modul berada). Jika sistem tetap tidak bekerja, maka kerusakan benar terjadi pada Modul Output.
